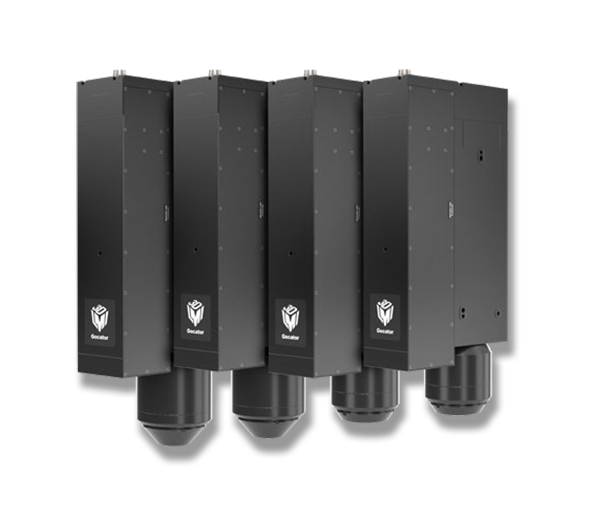

- Gocator 4011
- 스마트 3D 동축 라인 컨포컬 센서
동축 타입으로 더 강력해진
3D 고속 In-line 높이/두께 측정 솔루션을 소개합니다.
Gocator 4000 시리즈는 기존 LCI 기술의 수직 버전으로, 비축 광학계의 물리적 한계를 최소화 한 동축 3D 솔루션입니다.
Occlusion과 Edge Blur를 최소화하여 미측정된 구간 없이 높이를 정확하게 측정 가능합니다.
곡선 모서리나 급경사가 있는 시료 등 단차가 있는 영역에서도 사용하여 이미지 품질을 향상시킬 수 있습니다.
Occlusion과 Edge Blur를 최소화하여 미측정된 구간 없이 높이를 정확하게 측정 가능합니다.
곡선 모서리나 급경사가 있는 시료 등 단차가 있는 영역에서도 사용하여 이미지 품질을 향상시킬 수 있습니다.
고속 모드 Z-Sub sampling 탑재
앤비젼에서 새롭게 출시하는 Gocator 4000 시리즈는 정밀한 3D 형상 측정을 위한 우수한 X-해상도와 최적의 Z-성능을
제공합니다.
이 제품은 최대 20kHz의 스캔 속도를 지원하고, 빠른 처리 속도로 In-line에서의 탁월한 검사 솔루션 대안으로 가능합니다.
최대 85도 기울기의 높은 NA
Gocator 4000 시리즈는 최대 85도의 기울기를 측정할 수 있는 높은 NA를 자랑합니다.
그림자 현상 없이 Wire, Hole, Pin, Ball 등의 측정 대상물의
측면 영역까지 전부 측정 가능합니다.
더불어 디스플레이 분야에서 약 70μm 두께의 도포액의 측면 경사가 있는 영역도 정확하게 측정할 수 있습니다.
주요 사양
| Family | Gocator 4000 |
|---|---|
| Partnumber | G4011 |
| Technique | Coaxial line chromatic confocal |
| Points per profile | 1920 |
| Max.Measurement Speed | 20 kHz |
| Min.FOV | |
| Max.FOV | 3.5 mm |
| Max.Optical Resolution | 1.9 μm |
| Repeatability | 0.1 μm |
| Linearity | 0.04 % |
| Measuring Range | 1.05 mm |
| Reference Distance | 9.3 mm |
| Wavelength | VIS |
| Interface | GigE |
| Maker | LMI Technologies |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2025년] 앤비젼 전제품 카달로그 |  |
| 데이터시트 | [2025년] Gocator 4000 Series Datasheet | |
관련 제품
동영상
- 40kHz 초고속 고해상도 투명체 검사 솔루션을 찾고 계신다면?
동축 타입의 Line Chromatic confocal G4는 높은 NA 성능으로 급격한 경사가 있는 영역에서도 신뢰성 있는 데이터를 제공합니다. 기존 정반사 형태에서 발생하는 스캔 방향 그림자 현상과 급격한 단차에서 발생하는 Edge error등을 개선하여 비축 광학계의 물리적 한계를 최소화 하였습니다.
