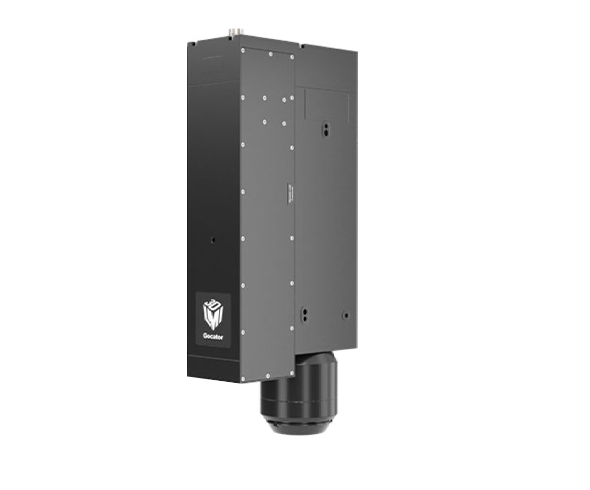

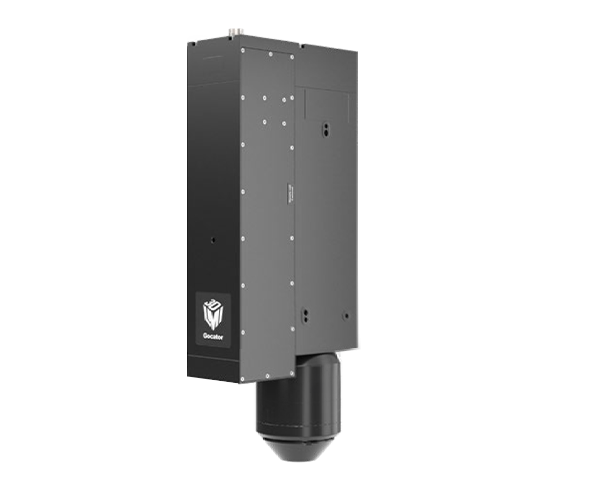

- Gocator 5504
- 2K의 3D 측정 포인트와 고속으로 실시간 단층 촬영이 가능한 라인스캔 솔루션
Gocator® 3D 스마트 센서에 도입된
라인 컨포컬 이미징 기술

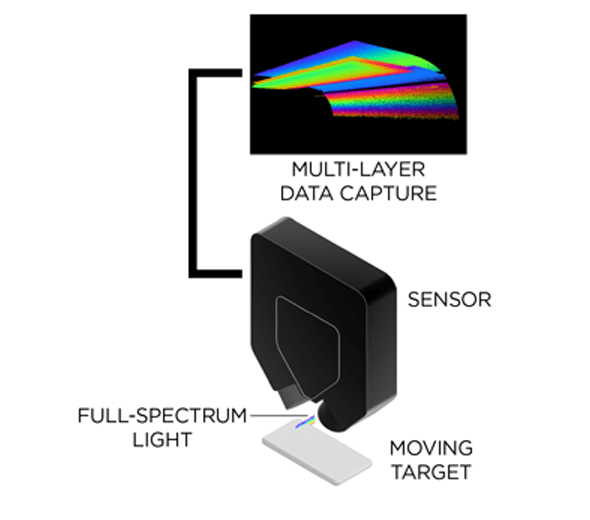

Gocator®의 3D 스마트 라인 컨포컬 센서를 통해 3D 단층 촬영, 3D 지형 및 2D 인텐시티 데이터를 동시에 생성할 수 있습니다.
이를 통해 개별 층의 두께를 측정하거나 보조 층의 결함을 감지할 수 있습니다.

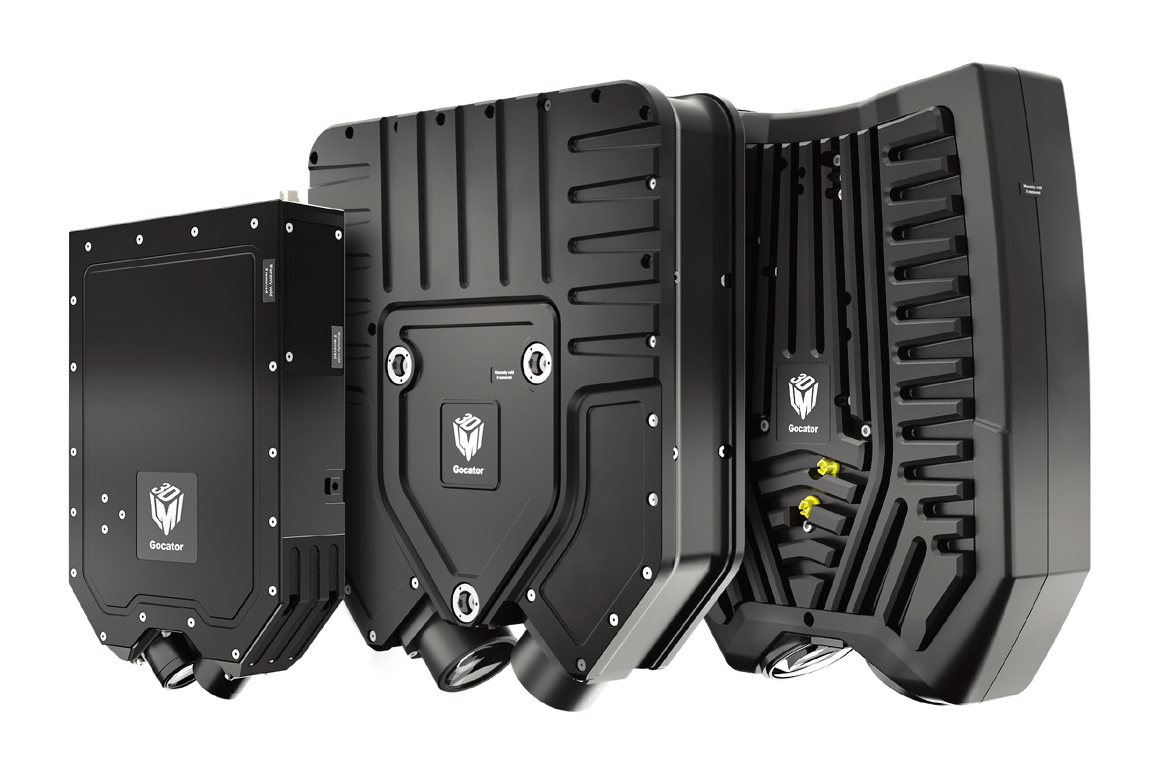

고속/고해상도
Gocator5500 센서에는 맞춤형 고속 이미지 센서와 고성능 전자 장치가 탑재되어 크기 조정이 가능한 FOV,
최대 2.5미크론의 X 해상도, 최대 0.05미크론의 Z 반복성으로 PC 가속 사용시 16kHz 이상에서 계측 수준의 검사가 가능합니다.
최대 2.5미크론의 X 해상도, 최대 0.05미크론의 Z 반복성으로 PC 가속 사용시 16kHz 이상에서 계측 수준의 검사가 가능합니다.
주요 특징
1) 다층 구조에서 여러 프로파일 동시 생성
2) 프로파일당 1792개 데이터포인트 생성
3) 빠른 스캔 속도 (PC 가속시 사용 시 16kHz 이상)
4) 다양한 종류의 재료에 사용 가능 (다층, 투명/반투명, 곡면 모서리, 유광/반사, 고대비 텍스처, 혼합 등)
5) 이중 축 광학 설계로 높은 신호 품질
6) LMI 차세대 측정 및 검사 소프트웨어 실행
어플리케이션

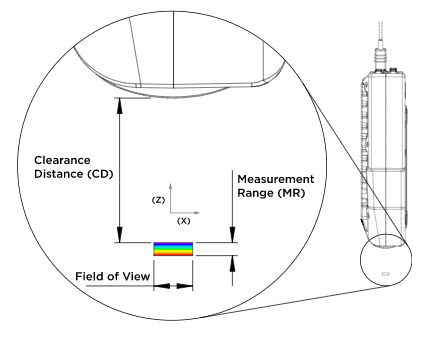

주요 사양
| Family | Gocator 5500 |
|---|---|
| Partnumber | G5504 |
| Technique | Chromatic confocal |
| Points per profile | 1792 |
| Max.FOV | 4.3 mm |
| Max.Vertical Resolution | |
| Max.Optical Resolution | 2.5 μm |
| Repeatability | 0.05 μm |
| Measuring Range | 1.1 mm |
| Working Distance | 7.8 mm |
| Max Measurement Speed | 5000 Hz |
| Wavelength | |
| Interface | 1GigE |
| Housing Type | |
| Dimensions | 60 x 190 x 303 mm |
| Maker | LMI Technologies |
| Accuracy | |
| Weight | 5 kg |
| Max. Object Slope |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2024년] 앤비젼 전제품 카달로그 |  |
| 데이터시트 | [2023년] DS_Gocator 5500 Series | |
| 애플리케이션노트 | 반도체 품질 검사 (WITH GOCATOR® 3D LINE CONFOCAL SENSORS) | |
