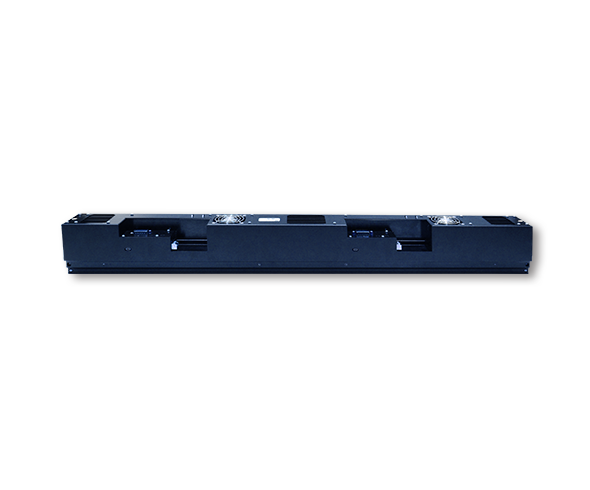

- AxCIS 800mm 600dpi, Mono
- 협소 공간에서도 한번의 이미징으로 외관 검사가 가능한 Contact Image Sensor
13mm의 좁은 공간에서 원하는 FOV를
한번에 검사 가능한 CIS 솔루션
CIS는 이미지센서, 렌즈, 조명이 컴팩트하게 결합된 제품으로 좁은 공간에 비전 시스템을 간편하게 구축 할 수 있습니다.
앤비젼 CIS을 사용하게 되면 약 500mm의 Working Distance를 13.9mm로 줄일 수 있습니다.
보드 1대, 케이블 1개로 간편 구성 가능
앤비젼 CIS는 올인원 라인스캔 이미징 솔루션의 새로운 표준을 제공합니다.
고해상도 외관 검사 및 치수 측정 검사 활용
앤비젼의 이미징 노하우를 통해 고속 및 압도적인 성능의 이미지 품질을 제공합니다.
주요 사양
| Family | CIS |
|---|---|
| Partnumber | AX-FM-08A12H-00 |
| Number of Pixels | 19048 pixel |
| Number of Lines | 2 |
| Line Rate | 120 kHz |
| Pixel Size | 42 μm |
| Interface | Camera Link HS SFP+ |
| Chroma | Mono |
| Responsivity | |
| Dynamic Range | 76 dB |
| Sensor size(Image Circle) | 800 mm |
| Sensor type | CMOS |
| Mount | |
| Size | 841.8 x 75 x 100 mm |
| Maker | Teledyne Dalsa |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2024년] 앤비젼 전제품 카달로그 |  |
| 카달로그 | [2024년] 앤비젼 반도체 분야 솔루션 소개서 | |
| 카달로그 | [2024년] 앤비젼 2차전지 분야 솔루션 소개서 | |
| 데이터시트 | [2024년] AxCIS Datasheet | |
