- S-Planar 3.7/115 2.5x BS
- 16k 5um 카메라에 대응하는 중배율대 렌즈
16K 용 렌즈 공통 특징
- 2년이상 협의/개발기간을 거쳐 개발한 앤비젼 독점 제품

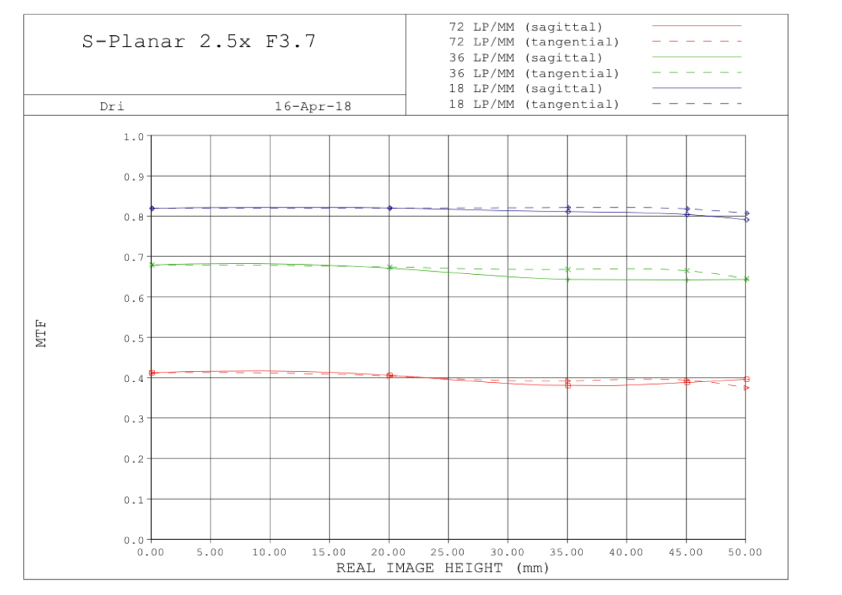

- TFT패턴 검사를 위한 고해상도 렌즈(72lp/mm 35%이상)
- 16k 5μm 센서에 대응하는 82mm 이미지 서클
- Color 검사를 위한 Apo-chromatic 설계 적용
- 동축 조명 사용이 가능한 BS type 렌즈
광학계산기
Large format 렌즈의 배율, F/# 입력을 통해
유용한 정보를 얻을 수 있습니다.
1) Back Focal Length
2) Working Distance
3) Total Track
4) DOF
주요 사양
| Family | S-Planar |
|---|---|
| Partnumber | 2184-467 |
| Magnification range | 2.35 ~ 2.65 x |
| Magnification | 2.5 x |
| Image circle | 82 mm |
| Focal length | 115 mm |
| F/# | 3.7 ~ 11 |
| Wavelength | Visible |
| Type | Fixed focal length |
| Mount | V95 |
| Maker | Carl Zeiss AG |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2024년] 앤비젼 전제품 카달로그 |  |
| 데이터시트 | S-Planar 2.5x Datasheet (한글) | |
