통신 업계는 엄청난 대역폭과 길게 사용할 수 있는 유연성으로 인해 수 년 동안 광섬유 케이블을 사용하고 있습니다. 가정과 LAN(local area network)에서 광섬유 사용이 급격히 늘어남에 따라 광섬유 케이블과 커넥터는 내구성, 유연성, 편의성, 경제성 등에서 엄청난 진보를 이루었습니다. 머신비전에서의 광섬유에 대한 질문에 답할 수 있도록 우리는 이러한 진실과 거짓을 간략하게 제공합니다.

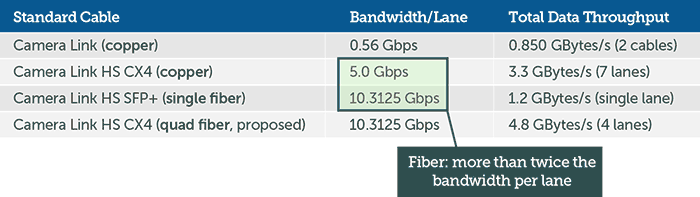

진실: 광섬유는 많은 대역폭을 전송합니다.

통신과 인터넷 통신량은 엄청난 대역폭을 전송하는 광섬유에 의존합니다. 광섬유의 종류에 따라 용량은 다르지만, 광섬유는 일반 구리 케이블을 사용할 때보다 2배 이상 더 많은 대역폭을 전송합니다.









진실: 광섬유는 장거리 전송을 할 수 있습니다.

최대 수천 킬로미터까지 통신과 인터넷 통신량은 광섬유를 사용하여 국가와 대륙을 횡단하여 데이터를 전송할 수 있습니다. 일부 머신비전 애플리케이션에서만 장거리 전송을 해야 했지만, 전통적으로 최대 수십 미터까지 케이블 길이를 제한하여 사용할 수 밖에 없었던 검사 장비를 더 유연하게 사용할 수 있습니다.





머신비전 관련:

● Camera Link, 표준 구리 케이블: 최대 10 m

● Camera Link HS CX4 구리 케이블: 최대 15 m

● Camera Link HS CX4 액티브 광케이블(AOC: Active Optical Cable): 최대 100 m

● SFP+ 광케이블: 최대 20,000 m





거짓: 광섬유는 비쌉니다.

컴퓨터 네트워크와 가정에서 광섬유 케이블을 많이 사용하게 되면서 구리 케이블보다 적은 비용으로도 광섬유 케이블을 사용할 수 있게 되었습니다. 또한, 다양한 업체에서 판매하는 다양한 케이블을 쉽게 구할 수 있습니다.

사실, 광섬유 케이블은 구리 케이블보다 현재 더 저렴하게 구매할 수 있습니다.

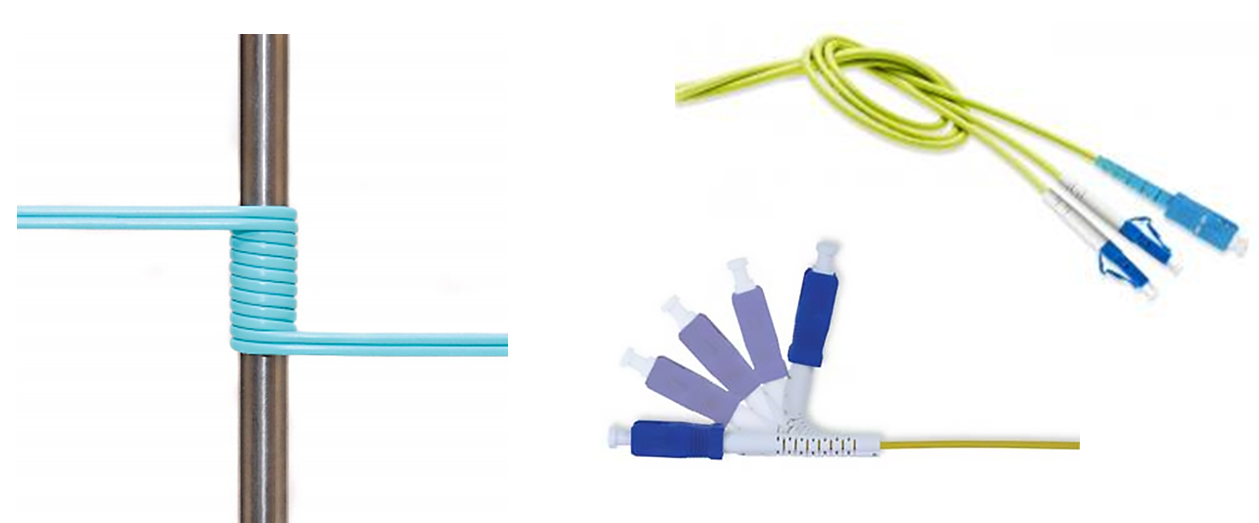

거짓: 광섬유 케이블은 충격에 약합니다.

광섬유 케이블이 충격에 약할 때도 있었지만, 현대 광섬유 케이블은 매우 견고하고 구리 케이블과 같은 강도로 산업 환경에서 견딜 수 있습니다.

● 구부림(Bending)

● 수축(Wrapping)

● 구김(Crumpling)

● 핀칭(Pinching)

● 충격 및 진동(Shock and vibration)









거짓: 광섬유로 작업하기 어렵습니다.

현대 케이블 시스템은 손쉽게 현장에서 설치할 수 있고 변경할 수 있습니다.

● 절단 및 접합(Cut and splice)

● 도관을 통해 당기기(Pull through conduits)

● 몇 분 내에 커넥터 설치

● 간단한 테스트 장비

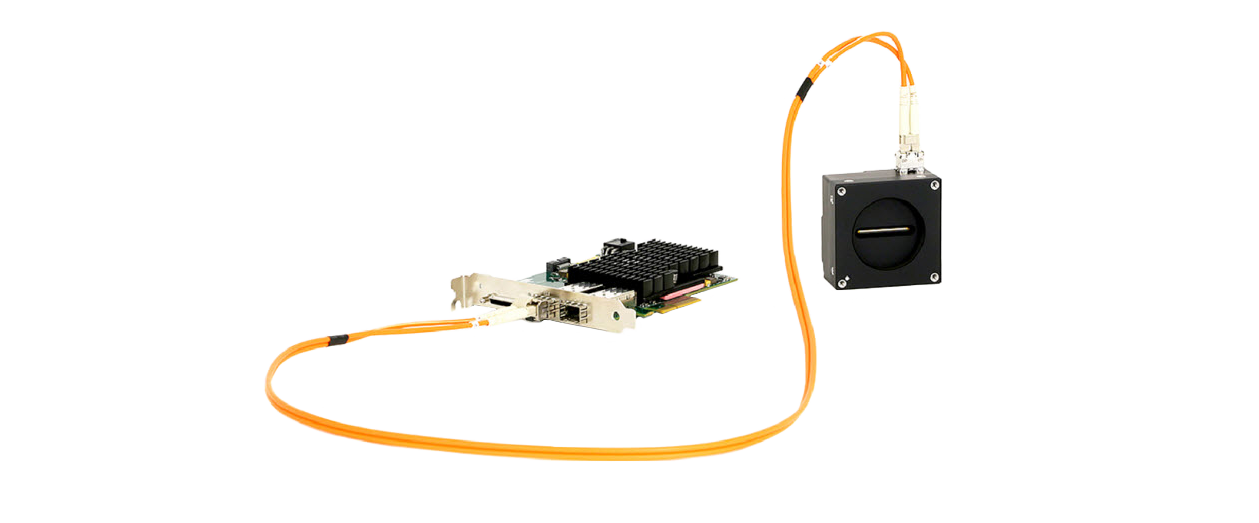

진실: 광섬유 시대가 왔습니다.

● AIA의 Camera Link HS 표준은 이미 광섬유 인터페이스를 정의했습니다.

● 앤비젼의 협력사인 Teledyne DALSA를 포함한 여러 카메라와 프레임 그래버 제공 업체는 저렴하게 광섬유 인터페이스를 제공합니다.

● CLHS 위원회 지원 IP 코어로 장비 업체와 최종 고객이 쉽게 CLHS를 적용할 수 있습니다.
