Optotune Laser Speckle Reducer는 local interference를 제거하고 레이저 빔을 동적으로 분산시켜 레이저 시스템의 Speckle Noise를 현저히 줄여 줍니다.
SR 시리즈는 레이저 시스템의 speckle noise를 상당히 감소시킬 수 있습니다. 레이저 빔을 동적으로 분산하게 하여 local interference를 제거합니다. LSR-3000 모델은 광학 테이블과 실용적인 사용을 위해 설계되어 1개의 micro-USB 커넥터를 통해 드라이브 전자 장치와 완벽하게 통합됩니다.
● Laser Speckle Noise 제거용으로 적합함
● 통합형 Drive Electronics로 Plug & Play 기능 보유
● 1, 10 및 20°의 Diffusing Angle 제공
Optotune Laser Speckle Reducer는 local interference를 제거하고 레이저 빔을 동적으로 분산시켜 레이저 시스템의 Speckle Noise를 현저히 줄여 줍니다. 콤팩트 사이즈에 구동 전자 장치가 통합되어 있고 진동 없이 speckle 감소를 달성하는 Optotune Laser Speckle Reducer는 beam homogenization, 3D scanning, metrology, microscopy 및 interferometry 용으로 적합합니다.
네 개의 electro-active polymer가 각각의 Optotune Laser Speckle Reducer의 central diffuser를 X 및 Y축을 따라 선별적으로 이동시킴으로서 원형 패턴의 움직임을 형성합니다. 이렇게 함으로써 Optotune Laser Speckle Reducer는 laser speckle 패턴이 균등한 빛의 분포로 나타나도록 조정합니다. laser speckle 감소 효과를 최대화하려면 Laser Speckle Reducer가 레이저 빔에 수직이 되도록 해야 하며 Optotune Laser Speckle Reducer의 clear aperture에 상응하는 beam diameter를 가진 collimated laser source를 활용해야 합니다.
앤비젼의 협력사인 Optotune의 laser speckle reducer는 이동하는 디퓨저외에는 아무것도 아닙니다. 하지만, 동작 방식은 유례가 없는 독특한 방식입니다. 1mm 이하의 높이 내에서 전기 활성 고분자(electroactive polymer)는 진동 운동을 생성하는 데에 사용됩니다. (예: 400μm 이동 @ 300Hz) 이 정전기(electrostatic) 원리는 매우 전력 효율이 높고 무기한의 수명을 가집니다.
● 초소형
● 기계적 설계 없음
● 노이즈 없음
● 진동 없음
● 낮은 소비 전력
다음은 현재 사용할 수 있는 laser speckle reducer의 주요 사양을 요약해 놓은 표입니다.
|
LSR-3005 |
LSR-3010 |
LSR-5-17 |
LSR-10-22 |
크기 |
41mm x 8.8mm |
48mm x 8.8mm |
17mm x 3.8mm |
22mm x 3.8mm |
Clear aperture |
5mm |
10mm |
5mm |
10mm |
Oscillation frequency |
300Hz |
180Hz |
300Hz |
180Hz |
Oscillation amplitude |
300um |
400um |
300um |
400um |
애플리케이션
Optotune의 laser speckle reducer는 다음과 같은 애플리케이션에 이상적입니다.
● 영화에서부터 피코까지의 레이저 프로젝션 디스플레이
● 헤드업 디스플레이
● 빔 균질기
● 계측
● 현미경 사용
● 간섭 측정
● 노광 장치
결과

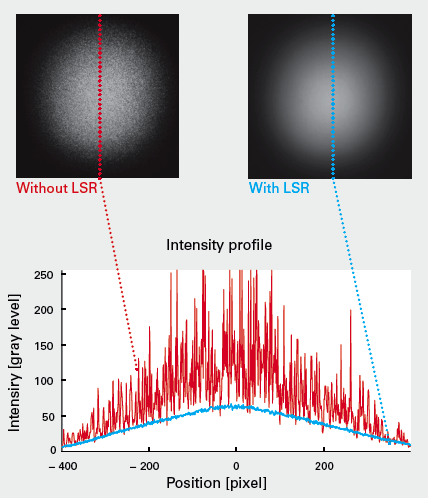

다음 그림은 일반적인 speckle contrast 이미지입니다. (LSR을 사용한 이미지 및 미사용) 컬러 라인은 강도 플롯에 해당하는 절단 평면을 나타냅니다.
커스터마이징
다음 그림은 일반적인 speckle contrast 이미지입니다. (LSR을 사용한 이미지 및 미사용) 컬러 라인은 강도 플롯에 해당하는 절단 평면을 나타냅니다.
