나선형 초점 마운트(helical focusing mount)인 UNIFOC 58 및 UNIFOC 76은 Line scan CCD 카메라 및 Area scan CCD 카메라와 조합하여 Schneider-Kreuznach 확대 렌즈를 사용하기 위해 설계되었습니다. 이 조합으로 엄청나게 높은 이미지 품질로 작은 개체의 이미징을 할 수 있습니다.

대부분의 머신 비전 애플리케이션은 겨우 몇 센티미터의 거리의 작은 개체의 이미징을 필요로 합니다. Schneider-Kreuznach 확대 렌즈는 매우 낮은 왜곡과 짧은 이미징 거리에서 높은 광학 성능으로 인해 이러한 애플리케이션에 매우 적합합니다. 또한, 큰 Image Circle 직경으로 인해 Line scan CCD 카메라용으로 사용할 수 있습니다.

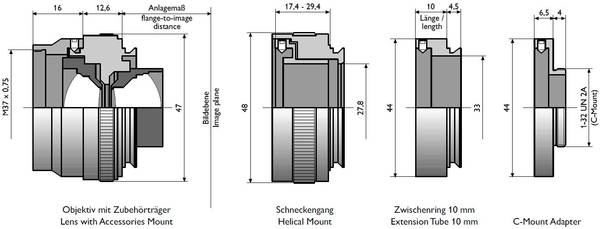

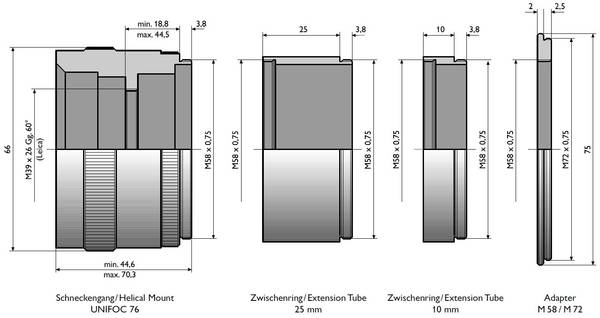

나선형 마운트(helical mount)인 UNIFOC 58 및 UNIFOC 76은 내부 초점 메커니즘을 포함하지 않는 확대 렌즈의 초점을 맞추기 위해 사용됩니다. 이 나선형 마운트(helical mount)는 25.7mm의 총 초점 범위(Z-축 이동)을 제공하고,이는 후면 마운트에 따라서만 달라집니다. UNIFOC 58은 “male“ T2 thread (M42 x 0.75)를 가집니다. UNIFOC 76은 “male“ M58 x 0.75 thread를 가집니다. UNIFOC 76은 긴 Line scan CCD 카메라를 위한 최고의 선택입니다.

각 UNIFOC 제품은 내부 "female" Leica mounting thread (Ø39 x 26 Gg. 60°)를 가지고, 또한 M39 x 1로 적용할 수 있습니다.

최종 초점 설정은 마디형 잠금 나사로 잠글 수 있고, 또한 반대 Allen 나사로 고정할 수 있습니다.

나선형 마운트(helical mount)는 확장 튜브 및 어댑터를 쉽게 적용할 수 있어 다양한 이미징 애플리케이션에서 사용할 수 있습니다.
