- Linea HS 16k eNIR 200kHz
- 저조도에 특화된 BSI(Back Side Illumination) CMOS TDI 카메라
Linea HS eNIR 은 저조도에 특화된 BSI(Back Side Illumimation) CMOS TDI로, 기존 세계 유일 NIR CCD TDI인 HN-8K를 성공적으로 업그레이드 할 수 있습니다.
주요 특징
- Teledyne’s Back-Side Thin technology
- Low dark current architecture
- Enhanced imaging performance for NIR
- CLHS AOC support
- Compatible with standard Linea HS 16K
고감도
저속에서 dark noise를 감소하고 감도를 높여 광량 부족으로 100kHz 이하의 속도로 사용하고 있는 저속 고감도 어플리케이션에 적합합니다.

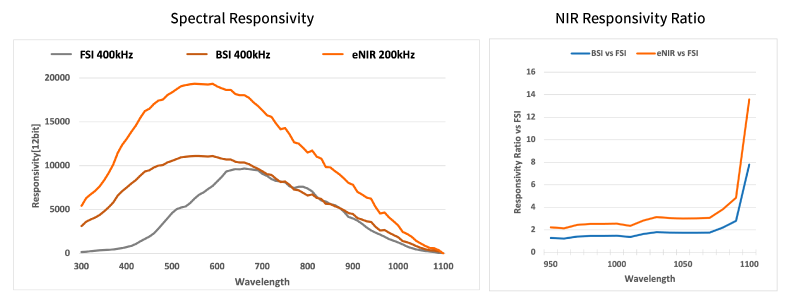

특히, 900~1100nm(NIR) 파장대에서 Linea HS eNIR이 BSI 모델 대비 약 1.74배 밝습니다.
어플리케이션

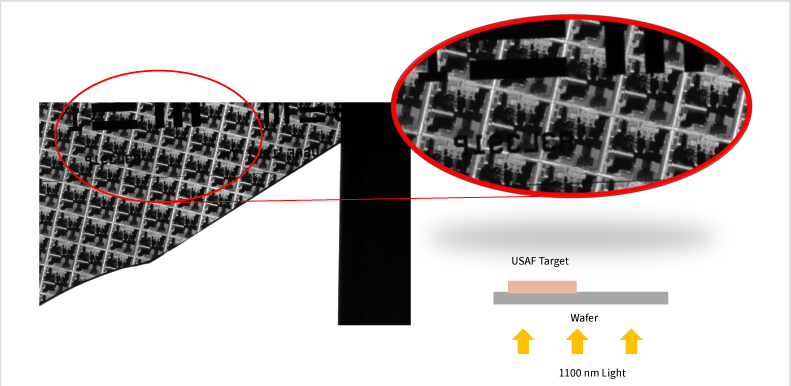

- Wafer 검사
- Package 비파괴 검사
- 의료 분야 검사
- NUV/형광 검사
주요 사양
| Family | Linea HS |
|---|---|
| Partnumber | HL-HM-16K20H-50-B |
| Number of Pixels | 16384 pixels |
| Number of Lines | 192 (128+64) |
| Line Rate | 200 kHz |
| Pixel Size | 5 µm |
| Interface | CameraLink HS/CX4 |
| Chroma | Mono |
| Responsivity | |
| Dynamic Range | |
| Sensor size(Image Circle) | |
| Sensor type | CMOS |
| Mount | M90 x 1 |
| Size | 97 x 140.5 x 78.6 mm |
| Maker | Teledyne Dalsa |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2024년] 앤비젼 전제품 카달로그 |  |
| 데이터시트 | [2024년] Linea HS 16k eNIR 200kHz Datasheet | |
| 매뉴얼 | [2023년] Linea HS series Manual | |
| 3D 도면 | Linea ML & HS 16k 3D Model (STEP) | |
