ENVIT 고속 LED 스트로브 컨트롤러(8ch High current) - Slim Type
최대 8채널 조명의 On/Off 타이밍 컨트롤이 가능한 스트로브 조명

앤비젼이 제공하는 고속 LED 스트로브 컨트롤러는 외부 트리거 신호를 받아,
최대 8개 조명의 On/Off 타이밍을 0.1 μs 단위로 정밀 제어하는 스트로브 컨트롤러입니다.

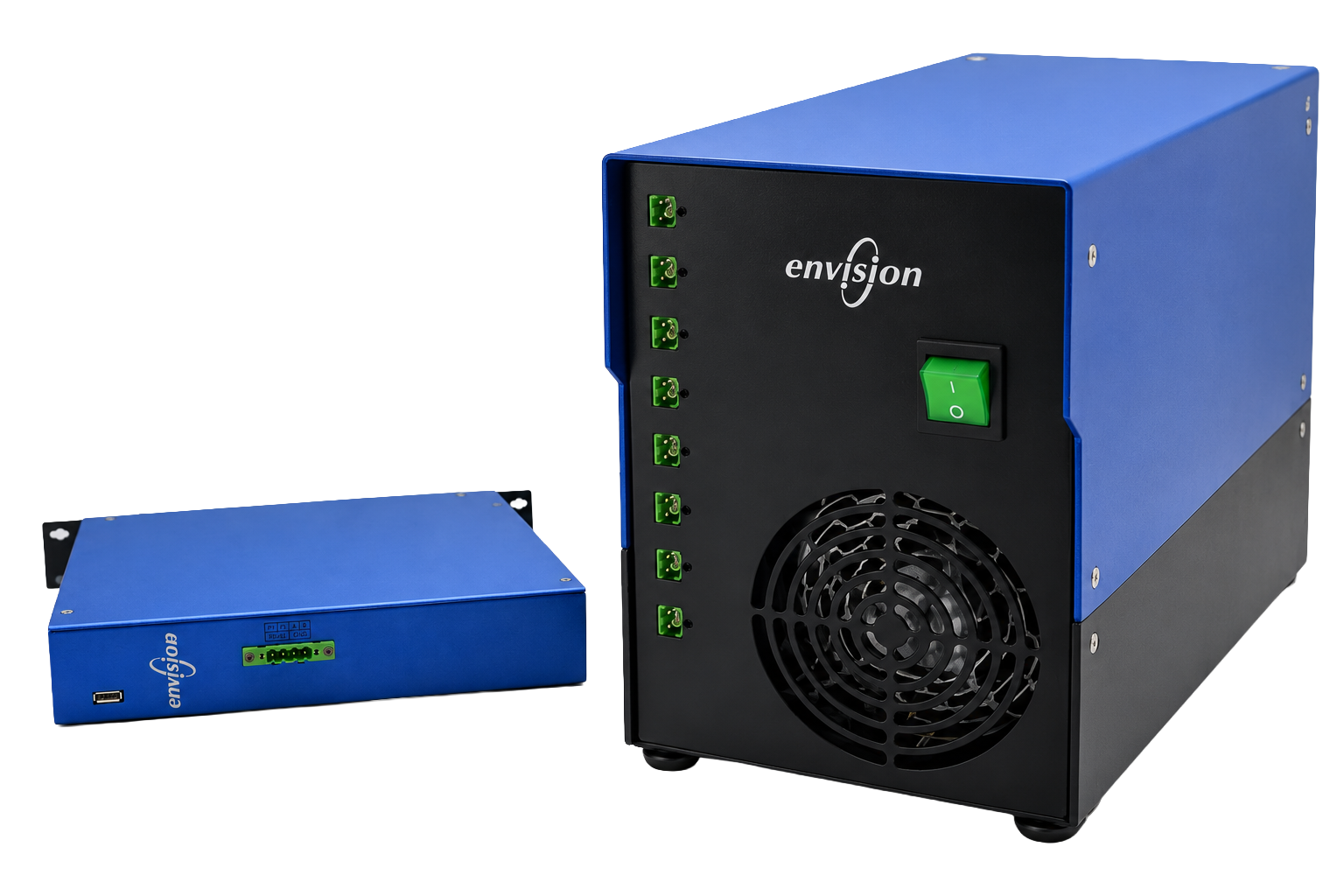

ENVIT 8ch HC 스트로브 컨트롤러

주요 특징

1) 400 kHz Strobe Rate
2) 최소 펄스 : 100 ns
3) 최소 딜레이 : 400 ns
4) 제어 가능한 Timing step : 100 ns
5) 자유로운 LED On/Off 컨트롤
: Switching & Sequential Mode
6) 광학계 세팅을 위한 Continuous Mode 지원

7) 트리거 신호 입력 여부 확인 기능
(Trigger in Counter, Trigger in Frequency)
8) 안정적인 Trigger signal
: Photo-coupler & LVDS
9) N채널 동작 : 컨트롤러간 Trigger in / out 포트 이용
10) 제어 방식 : RS-485 & Ethernet
11) Overdrive를 통한 순간 고광량 구동 지원


같은 노출, 다른 결과

같은 카메라 노출 조건에서 촬영한 실제 이미지입니다. Overdrive(Strobe) 조명 적용 여부가 검사 성패를 가릅니다.

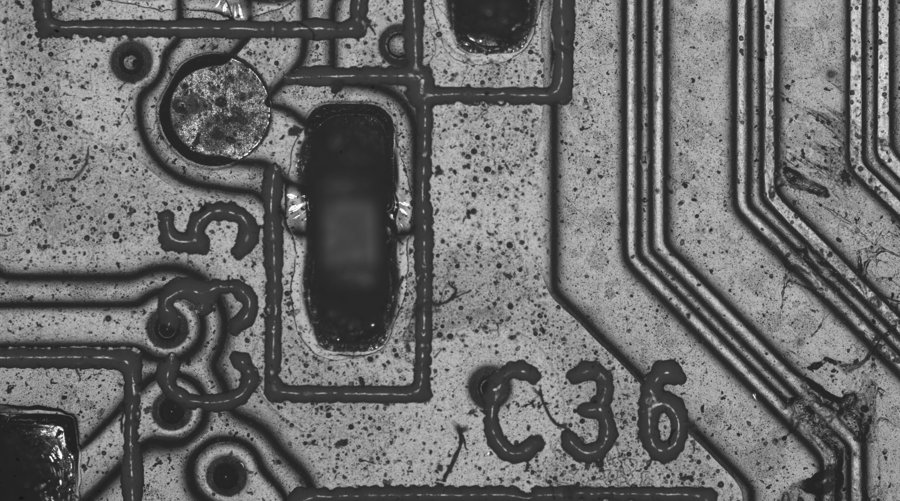

Strobe(Overdrive) 조명 적용 이미지

Strobe(Overdrive) 조명

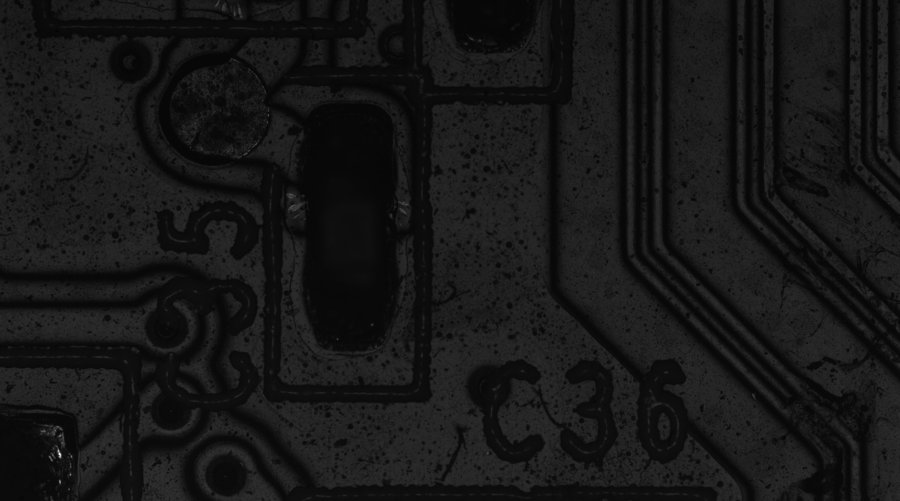

 Continuous 조명 적용 이미지

Continuous 조명


숫자가 아니라 데이터로 확인하세요

오실로스코프 실측을 통해 Overdrive 반응속도와 밝기 향상을 직접 확인했습니다.

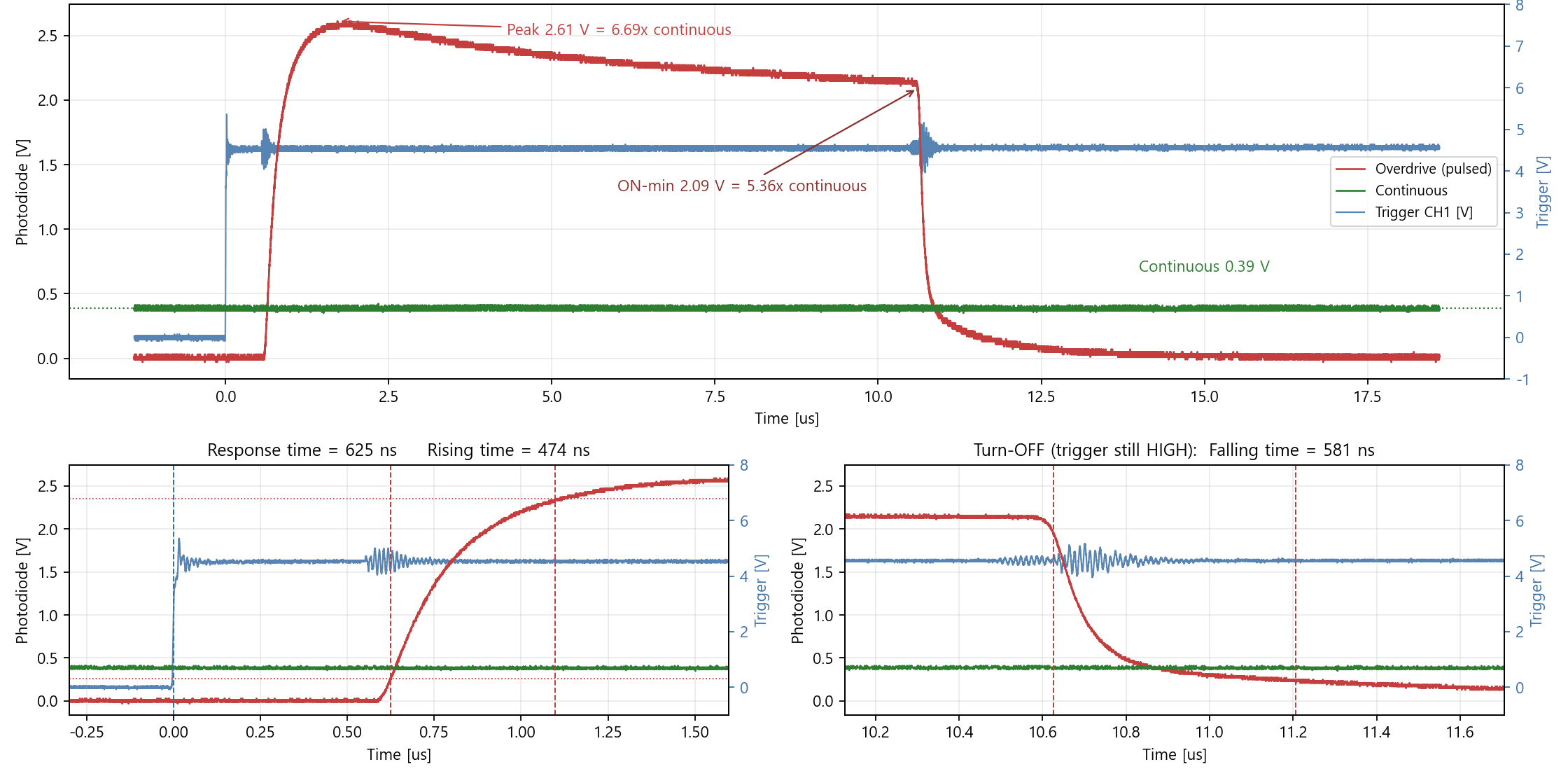

Overdrive vs Continuous 오실로스코프 실측 그래프

625 ns
응답속도		 474 ns
상승시간		 581 ns
하강시간


같은 밝기, 더 선명하게 — 모션 블러 저감

동일한 이미지 밝기 조건에서 Overdrive를 적용하면, 조명 On-time이 짧아져 모션 블러가 눈에 띄게 줄어듭니다.

Overdrive 적용 시 이미지

Overdrive 적용

 Continuous 점등 시 이미지

Continuous 점등


검사 상황에 맞는 두 가지 스트로빙 모드

채널이 순차적으로 돌아가며 켜지는 Switching 모드와, 원하는 순서·조합으로 작동하는 Sequential 모드 중 검사 조건에 맞게 선택할 수 있습니다.

Switching Mode — 채널이 순서대로 순환 점등

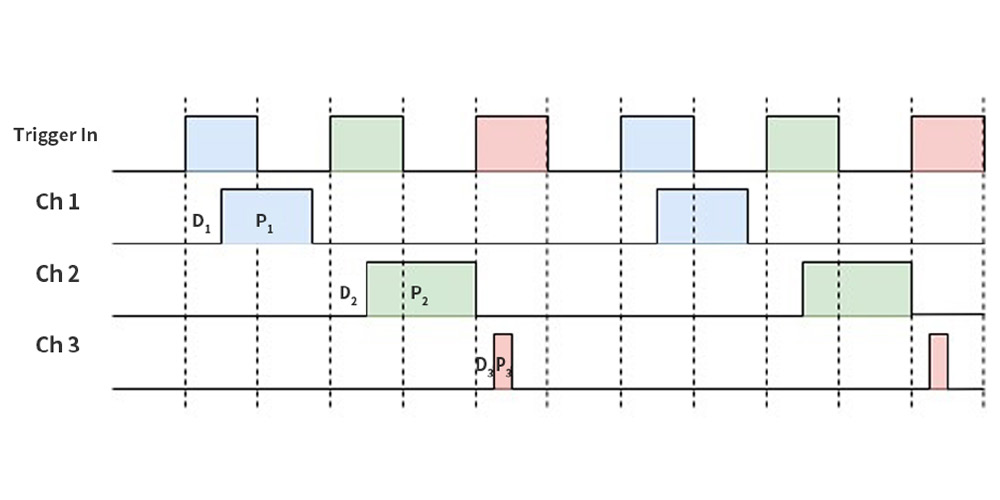

Switching Mode 타이밍 다이어그램

Sequential Mode — 지정한 순서·조합으로 자유 점등

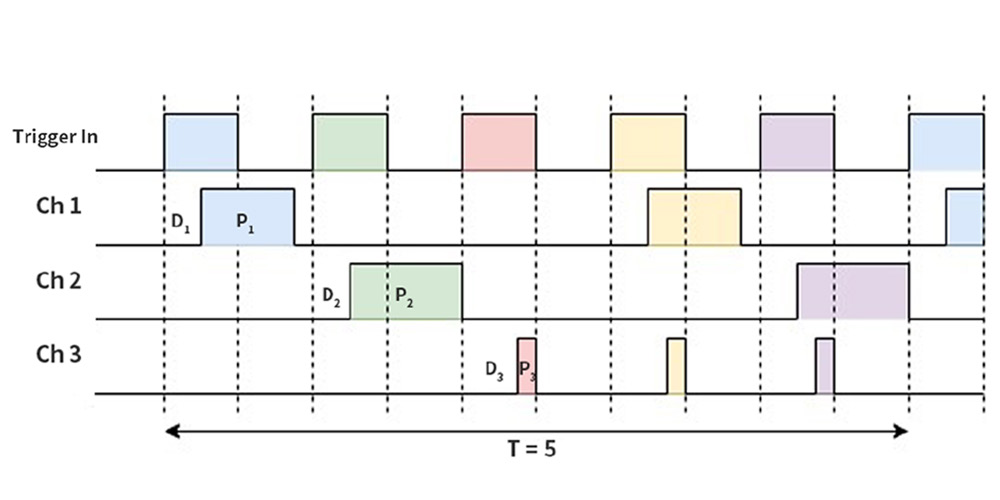

Sequential Mode 타이밍 다이어그램


사양

Model EV-VSTB8-500HC / EV-VSTB8HC (Slim Type) (SMPS 미포함)
Channel 8
Lighting Control Mode Switching / Sequential / Continuous
Max Strobe Rate 400 kHz
Pulse (Step) 0.1 ~ 999.9 (0.1) μs
Delay (Step) 0.4 ~ 999.9 (0.1) μs
Trigger in / out 2 Photo & 2 LVDS
Interface RS-485 & Ethernet
Size (WxHxL) 139 x 212 x 260 mm


지금 바로 다양한 Direct 조명 · Light Source와 연동할 수 있습니다.

FPD / PCB 고속 AOI 검사 반도체 Packaging 검사 배터리 외관 검사

주요 사양

Partnumber EV-VSTB8HC
Input AC 100~240 V & 50/60 Hz
Output 48 V
Power comsumption
Channel 8 ch
Current 6A / ch
통신 Ethernet / RS-485
제어 방식 Strobe
