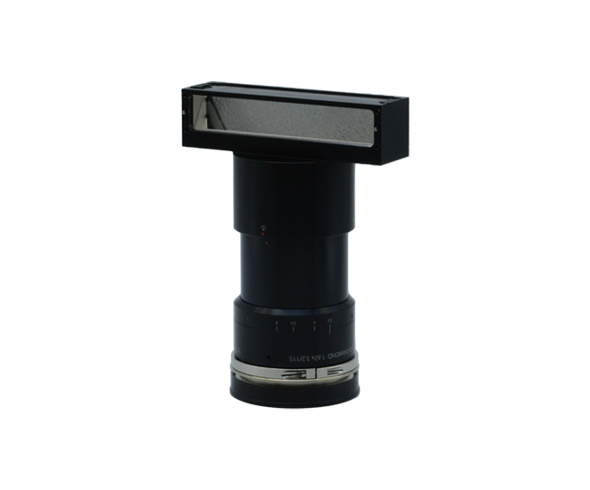

- APO-DIAMOND 1.67x
- 디스플레이 패널 및 IC-Substrate 미세패턴 검사를 위한 Schneider Apo-Chromat 렌즈
Key features
- Designed for 16k / 5 μm line scan sensors
- Optimized for 1.67x magnifcation
- Diffraction limited design
- Apo-Chromat design for color multi-condition inspection
- With beamsplitter for coaxial illumination

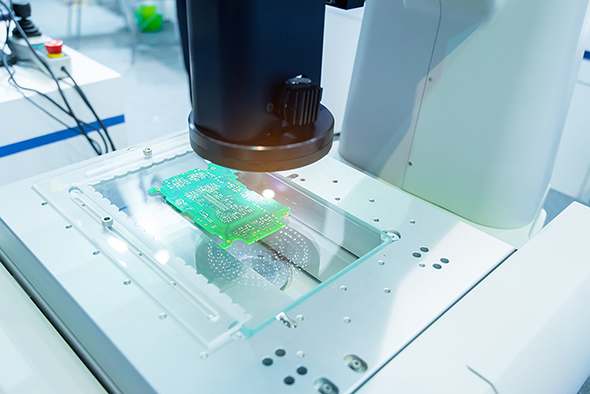

APPLICATIONS
- FPD inspection
- PCB inspection
- Micro defect detection
- AOI (Automated Optical Inspection)
광학계산기
Large format 렌즈의 배율, F/# 입력을 통해
유용한 정보를 얻을 수 있습니다.
1) Back Focal Length
2) Working Distance
3) Total Track
4) DOF
주요 사양
| Family | APO-DIAMOND |
|---|---|
| Partnumber | 1104011 |
| Magnification range | 1.62 ~ 1.72 x |
| Magnification | 1.67 x |
| Image circle | 82 mm |
| Focal length | 115 mm |
| F/# | 3.2 |
| Wavelength | Visible |
| Type | Fixed focal length |
| Mount | V70 |
| Maker | Schneider |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2024년] 앤비젼 전제품 카달로그 |  |
| 데이터시트 | [2023년] Datasheet - APO-DIAMOND 1.67x 3.2/115 | |
