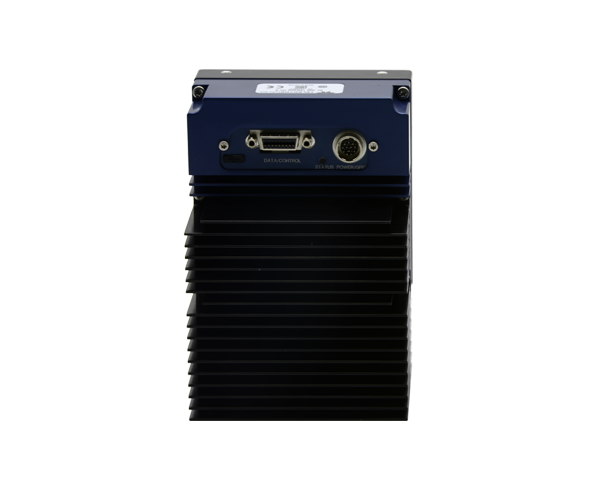

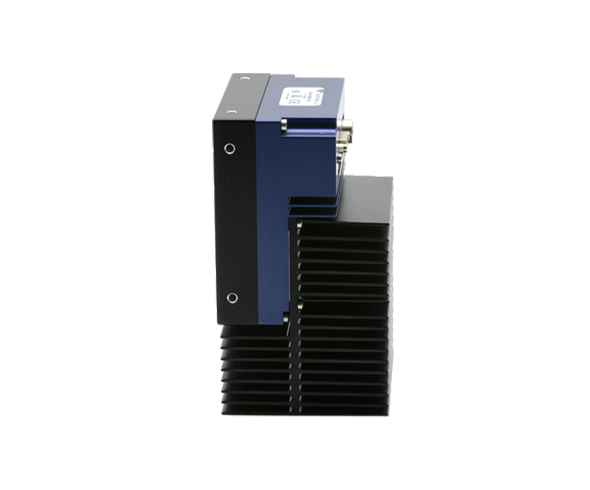

- Linea HS 16k, 300kHz, CLHS CX4
- 4.8GB/s 초고속으로 다양한 이미징 조건을 구현하는 TDI 카메라
현존하는 TDI 라인스캔 카메라중
가장 높은 생산성을 제공하는 LineaHS 카메라를 소개합니다.
앤비젼에서 제공하는 Linea HS 16K는 최신 CMOS 기술이 적용된 Multi Line scan 카메라로 최대 4.8G pixel/s의 빠른 속도와 높은 감도, 낮은 노이즈 등 최고의 품질을 제공합니다. 또한, 다양한 이미징 조건을 구현한 영상 획득도 가능하여 검출력을 향상시킬수 있습니다.
Packed with powerful features
The Linea HS cameras deliver the highest performance available, with unique features that significantly improve detectability for many demanding applications.
- HDR Imaging
- Sychronized IO to control external lighting
from the camera
- Fiber optic cables up to 100 m
Equipped for the Future
The Linea HS brings your imaging system the speed and power of the PCIe Gen 3 platform when paired with Xtium2. Leveraging the high efficiency of the CameraLink HS interface's X-protocol, the Xtium2 CLHS PX8 supports Active Optical Cable (AOC) and industry standard CX4 cables with up to 7-CLHS lanes, each operating at 10.3 Gbits/s, to acquire images at up to 8.4 GBytes/s.
With slim, robust, and cost effective fiber optic cabling, Linea HS and Xtium2 allow cable lengths beyond 100 meters to enable the newest and most demanding vision applications.
With slim, robust, and cost effective fiber optic cabling, Linea HS and Xtium2 allow cable lengths beyond 100 meters to enable the newest and most demanding vision applications.
Typical Applications
The Linea HS enables high speed and high sensitivity imaging in light starved conditions like these
If you need maximum throughput in the toughest conditions, you need Linea HS.
- FPD Inspection
- PCB Inspection
- Wafer Inspection
- Gene Sequencing
- Digital Pathology
If you need maximum throughput in the toughest conditions, you need Linea HS.
주요 사양
| Family | Linea HS |
|---|---|
| Partnumber | HL-HM-16K30H-00-R |
| Number of Pixels | 16384 pixels |
| Number of Lines | 192 |
| Line Rate | 300 kHz |
| Pixel Size | 5 µm |
| Interface | Camera Link HS CX4 |
| Chroma | Mono |
| Responsivity | 500 DN/nJ/cm² |
| Dynamic Range | 70 dB |
| Sensor size(Image Circle) | 81.92 mm |
| Sensor type | CMOS |
| Mount | M90 x 1 |
| Size | 97 x 140.5 x 78.6 mm |
| Maker | Teledyne Dalsa |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2024년] 앤비젼 전제품 카달로그 |  |
| 데이터시트 | [2022년] Linea HS 16k 300kHz Datasheet (한글) | |
| 데이터시트 | [2021년] Linea HS 4k/8k/13k/16k Datasheet | |
| 매뉴얼 | [2023년] Linea HS series Manual | |
| 3D 도면 | Linea ML & HS 16k 3D Model (STEP) | |
동영상
- Linea HS CHARGE-DOMAIN CMOS 16k Multifield TDI LINE SCAN
완전히 새로워진 Linea HS™는 32k 해상도에서 최대 400kHz(CLHS 인터페이스를 통해 5Gpixels/sec 이상)의 놀라운 회선 속도를 제공합니다. 멀티필드는 단일 스캔으로 다양한 조명 조건(brightfield, darkfield, and backlight)을 사용하여 여러 이미지를 캡처할 수 있는 새로운 이미징 기술입니다. Teledyne DALSA의 Linea HS 멀티필드 카메라는 서로 다른 파장의 광원을 사용하여 최대 3개의 이미지를 캡처할 수 있는 업계 최초의 제품입니다.
