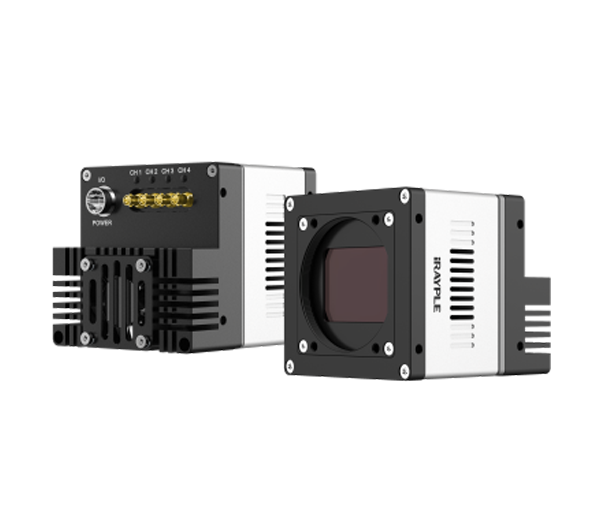

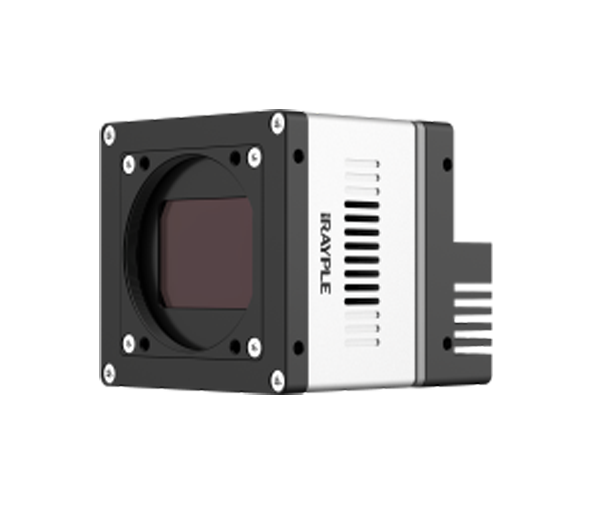

- HuaRay iRAYPLE 25M Color, CXP-6
- 최적의 영상을 더 빠른 속도와 합리적인 비용으로 제공하는 25M CXP 카메라
iRAYPLE 카메라를
선택해야만하는 이유
최적의 영상을 더 빠른 속도와 합리적 비용으로 제공하는 Huaray 25M CXP
기존 검사 환경에서 생산성을 한 층 더 높일 수 있는 최적의 카메라를 찾고 계신가요? 최적의 카메라를 선정하기 위해서, 해상도, 속도, 처리량(throughput), 이미지 품질, 비용, 사용자 편의성, 안정성 등 여러가지 조건을 비교하고 고려해야 합니다. 최신 CMOS 공정에서 설계된 Huaray 25M CXP 카메라는 이 모든 조건에서 만족을 드릴 수 있는 최적의 선택이자 그 누구보다 한 발 앞서 나가는 솔루션임을 자부합니다.
주요 특징
1) 5,120 x 5,120의 높은 해상도
2) 최대 150 fps (CXP12)의 속도, 90 fps (CXP6)
3) Flat Field Correction(Pixel, Row, Area 모두 지원)
4) 2 Frame Averaging 기능 지원
5) Multi ROI 최대 16개 지원
6) Hot pixel Correction / Dark current Correction
7) Advanced Thermal Control
8) 2.5 µm의 pixel pitch, 1.1" optical format

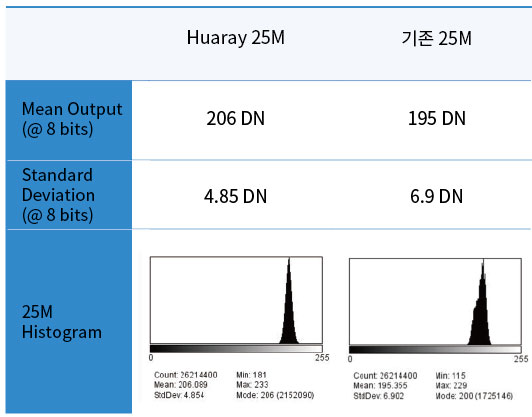

비교를 거부하는 이미지 퀄리티
최고의 성능을 발휘하는 최신 65nm CMOS 센서 공정 기술(70% 이상의 QE, 80dB의 shutter efficiency, 61dB의 dynamic range)및 앤비젼의 CMOS 이미징의 안정화 노하우(픽셀 하나 하나에 모두 개별 적용되는 flat field correction으로 Spatial noise 최소화, 동일 광량 시 Default Gain에서 더 높은 밝기를 가지면서도 더 낮은 노이즈 특성)를 결합하였습니다.

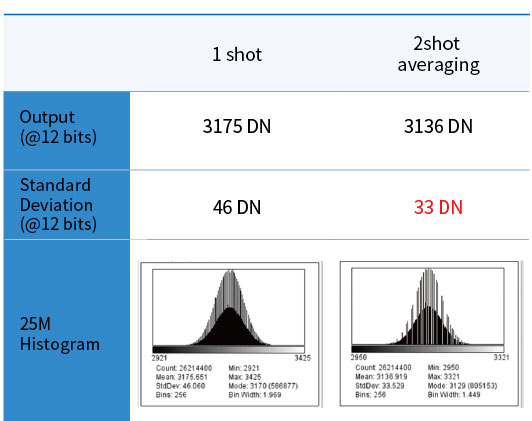

2 frame averaging/Multi ROI
카메라에 내장된 Frame Averaging 기능을 통해 노이즈를 줄이고 SNR을 높여, 향상된 검출력을 얻으실 수 있습니다. 약 3150DN(@12 bits) 출력 이미지를 촬영할 때 random noise를 기존 46DN에서 33DN까지 줄일 수 있습니다.
또한 Multiple Regions of interests는 원하는 검사 영역의 image 부분만 출력하는 기능으로 이 때 줄어든 Data량 만큼 frame rate을 올릴 수 있습니다. Huaray 25M는 16개까지의 ROI 개수를 지원하여 더 유연한 검사가 가능합니다.(기존 10개).
관련 어플리케이션
주요 사양
| Family | iRAYPLE |
|---|---|
| Partnumber | A9B57CX250E(KEH-25XC2) |
| Resolution | 26.2 Megapixel |
| Resolution(H*V) | 5120 x 5120 pixel |
| Sensor | Gpixel GMAX 0505 |
| Sensor size(Image Circle) | 18.1 mm |
| Sensor Format(Inch) | 1.1'' |
| Turbodrive Frame Rate | |
| Frame Rate | 90 fps |
| Pixel Size | 2.5 μm |
| Interface | CoaXPress (CXP-6) |
| Chroma | Color |
| Readout Method | Global |
| Dynamic Range | 63 dB |
| Sensor type | CMOS |
| Mount | M58 x 0.75 |
| Size | 72 x 72 x 72 mm |
| Maker | Huaray |
