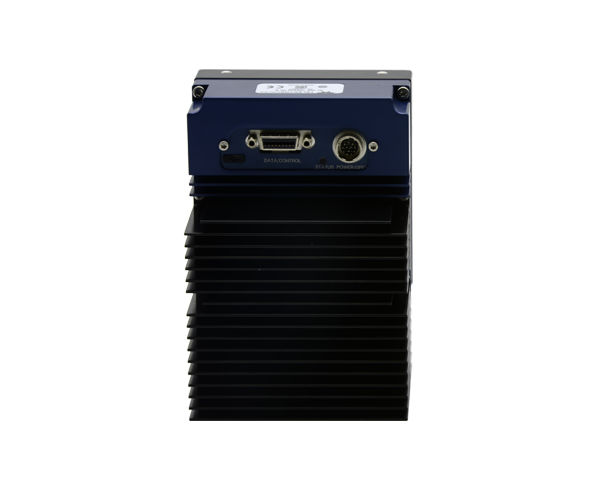

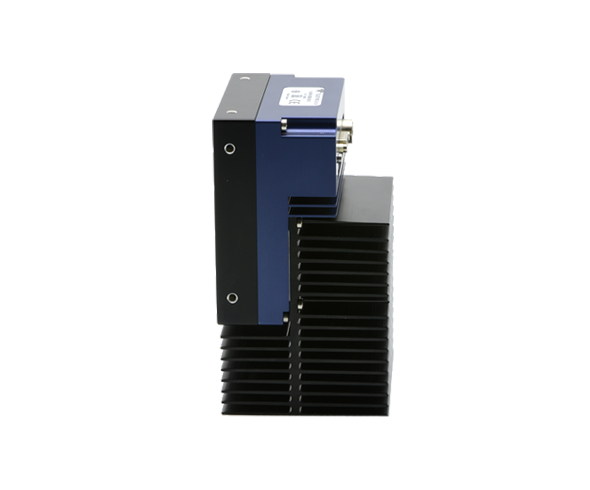

- Linea HS 16k BSI, 400kHz
- BSI(Backside Illumination) CMOS 센서 기반의 고속 16k TDI 카메라
Linea™ HS 16K BSI(Backside Illumination)는 기존 16k TDI 카메라와 동일한 폼팩터, 높은 QE로 NUV/Blue 영역에서 높은 감도를 구현하는 세계 최초/유일의 16k CMOS BSI TDI 카메라입니다.
주요 특징
- BSI(Backside Illumination) CMOS TDI 센서 사용으로 높은 QE값을 가져 더 밝은 BLUE/ UV / NIR 감도 구현
- 27k e-의 Full Well로 인해 노이즈가 적은 영상을 최대 400kHz의 빠른 속도로 획득 가능
- Linea™ HS 16k TDI 카메라와 동일한 폼팩터(광학/기구적) 로 완벽한 호환성
고감도
- Teledyne Dalsa의 Charge domain 센서를 사용하며, 최대 400kHz의 속도를 제공하여, 특히 NUV & Blue 영역에서 고속/고감도 이미징을 위한 최고의 성능을 제공합니다.
밝기 비교
BSI CMOS TDI 카메라 사용 시, 385 nm UV 조명에 대하여 Standard CMOS TDI 카메라 대비 평균 6배 이상의 밝은 이미지 획득 가능
주요 사양
| Family | Linea HS |
|---|---|
| Partnumber | HL-HM-16K40H-00-B |
| Number of Pixels | 16384 pixels |
| Number of Lines | 192(128+64) |
| Line Rate | 400 kHz |
| Pixel Size | 5.0 µm |
| Interface | CameraLink HS CX4 |
| Chroma | Mono |
| Responsivity | 438(@ 405nm) / 775(@ 670mm) DN/nJ/cm² |
| Dynamic Range | 67 dB |
| Sensor size(Image Circle) | 81.92 mm |
| Sensor type | CMOS |
| Mount | M90 x 1 |
| Size | 97 x 140.5 x 78.6 mm |
| Maker | Teledyne Dalsa |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2024년] 앤비젼 전제품 카달로그 |  |
| 카달로그 | [2024년] 앤비젼 반도체 분야 솔루션 소개서 | |
| 데이터시트 | [2024년] Linea HS 16k/9k BSI camera datasheet | |
| 매뉴얼 | [2023년] Linea HS series Manual | |
| 3D 도면 | Linea ML & HS 16k 3D Model (STEP) | |
